Staubli – Multi-Contact Solar Kablo – 1 Metre
6.0 mm² Güneş Enerji Kablosu ( Solar Kablo )
- Multicontact FLEX-SOL-XL 6mm² Solar Kablo tek kutuplu, çift izolasyonlu, kalay kaplı ince bakır tellerden oluşmaktadır.
- Güneş enerji tesislerinde Multicontact 6 mm² FLEX-SOL-XL nin sağlam, esnek ve yerden tasarruf sağlayan tasarımı, PV kurulumunun tüm ömrü boyunca sabit elektrik ve mekanik özellikler sağlar.
- Multicontact kabloların yalıtımı için kimyasal olarak çapraz bağlanmış bir bileşik kullanılmaktadır. Bu sayede multicontact kablo kılıfı hat boyunca derinlemesine ve kontrollü bir izolasyon sağlar. Kimyasal yollarla çapraz bağlanma, kabloların üstün mekanik ve termal özelliklerine bağlı olarak yüksek genel işlem güvenilirliği ve tekrarlanabilirliği ve malzeme homojenliği sağlar. Sonuçta; yüksek mekanik mukavemet, yüksek sıcaklık direnci ve soğuk koşullar altında esneklik elde edilir.
- Multicontact solar kablolar ayrıca alev geciktiricidir, halojen içermez, RoHS uyumludur ve yangın durumunda özellikle düşük duman emisyonludur.
Genel Uygulama:
AG bölgelerinde ağır hizmet ve dış alan koşullarına göre uygulama yapılmalıdır. Fotovoltaik (PV) uygulamalar için Multicontact MC konnektör sistemi ile birlikte kullanılması PV panellerin montajında zaman tasarrufu sağlar.
| Teknik Özellikler | Değerler |
| Kablo Kesitleri | 6.0 mm² |
| Nominal Gerilim | 2000V (UL) 1500 V/max.1800V (U0) (IEC) |
| Test Gerilimi EN 50395-6 euygun | 7.5 kV AC/15 kV DC (5 dk.) |
| Anma Gerilimi | 1500 V DC (IEC)/2000 V DC (UL PV-Wire |
| Anma Akımı | 70 A (6.0 mm²/10 AWG), |
| Komple kablonun yalıtım direnci EN 50395-8.2’ye göre |
≥ 1000 MΩkm |
| İletken Direnci 4 / 6 / 10 mm (Ω/km 20°C) | 5.09 / 3.39 / 1.95 |
| Çalışma Sıcaklık Aralığı | -40°C …+90°C |
| Çalışma Sıcaklığı Üst Sınır | max. +120°C |
| Bükülme Yarıçapı – Dinamik/Statik | >5 × OD / >4 × OD |
| Dayanıklılık | UV / Ozone / Hidroliz |
| Dayanıklılık test edilen acc. IEC 60811-2-1’e göre | Asit, Alkali ve Yağ(IRM 902) |
| Izolasyon, acc. IEC 60332-1-2 | Alev geciktirici özellikle düşük duman emisyonu |
| İletken: ince telli kalaylı bakır teller Standarttan daha büyük sayı |
Class 5 IEC/EN 60228 e göre |
| İç yalıtım (beyaz) Kılıf yalıtımı, renkli yamalı (siyah) |
XLPO (RAL9003) Polyolefin |
| Kılıf rengi | Siyah |
| İzolasyon Malzemesi | PC / PA |
| TÜV Sertifikalı EN50618 e uygun UL Tanınmış Bileşen |
R50359551 UL E 470857 |
*Sertifikalar yalnızca ilgili PV kabloları montaj kılavuzuna uygun olarak monte edilmesi halinde geçerlidir.
Daha ayrıntılı bilgi için;
Multicontact Solar Kablo Kataloğunu görmek için tıklayınız…

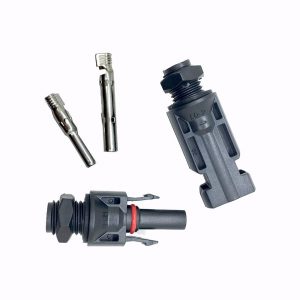

MC4 Montaj Videosunu izlemek için tıklayınız…
Sertifikalar;
